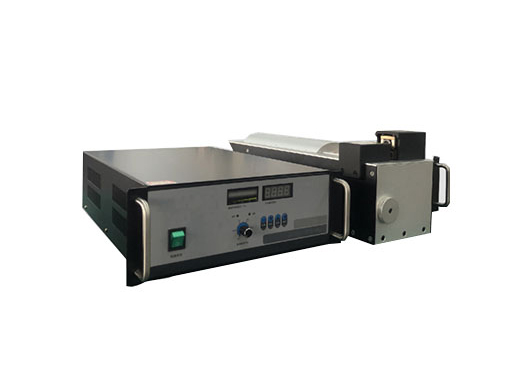

超声波线束焊接机由机器和超声波发电机两部分组成。
1. 本机由机箱、导柱、换能器、气动系统、PC电路、下模组成。
2. 声元件声元件由换能器和焊接头组成。该换能器采用压电振子,其作用是将电能转换为机械振动。变换器与电路中的变压器类似,起到机械阻尼变换和幅值放大的作用。焊接头是根据焊接要求和焊接件的形状设计的。它还起到了二次阻抗变换和幅值放大的作用。从结构和形状上看,焊接头并不复杂,但需要好的设计、好的材料和好的加工工艺。焊接头形状复杂,尺寸大,设计困难,一般由厂家设计。
3.气压系统气压系统由压缩空气提供动力,通过电磁阀开关电路,推动气缸活塞带动焊接头上下运动。压力调节阀用于控制气压,单向节流阀用于控制提升速度。
4. 控制电路对焊接过程进行程序控制。面板上的功能键可以根据不同的焊接对象设定焊接时间和延迟时间,然后踩下脚踏开关,焊机将自动完成一个焊接过程。
5. 超声波功率发生器超声波功率测深器为声学部件提供电力。由于焊接过程中声学元件的共振频率和阻抗会发生很大的变化,超声波功率测深仪具有自动跟踪频率和输出功率的能力,并能根据负载自动调整输出功率。NC-3000型超声金属点焊机采用单独励磁振荡;相位法自动频率跟踪;恒定振动速度控制。
